Условные обозначения на топографических картах
Самым детальным является топографический план местности, его масштаб 1:5 000 включительно
Он не считается картой и является не таким точным, так как не берёт во внимание положения о том, что земля круглая. Это несколько искажает его информативность, тем не менее план является незаменимым при изображении культурно-бытовых и хозяйственных объектов
Кроме того, план может показывать и микрообъекты, которые сложно найти на карте (допустим, растительность и грунты, контуры которых слишком малы для изображения в других материалах).
Топографические карты масштабом 1:10 000 и 1:25 000 считаются среди карт максимально подробными. Их используют для хозяйственных нужд. Они изображают населённые пункты, промышленные объекты и объекты сельского хозяйства, дороги, гидрографическую сеть, болота, ограждения, границы и т. д. Такие карты наиболее часто используются для получения информации об объектах на местности, которая не имеет значительного лесистого покрова. Наиболее достоверно в них изображены объекты хозяйствования.
Карты с масштабом 1: 50 000 и 1:100 000 менее подробны. Они схематично изображают контуры лесов и иных крупных объектов, изображение которых не требует большой детализации. Такие карты удобно использовать для аэронавигации, составляя маршруты дорог и так далее.
Менее подробные карты используются в военных целях для выполнения поставленных задач по планированию различных операций.
Карты с масштабом до 1:1 000 000 позволяют правильно оценить общую картину местности.
Рекомендуем прочесть: Судебные приставы рт узнать задолженность по фамилии
Изображение рельефа на топографических картах
Как уже говорилось выше, на топографических картах рельеф местности отображается при помощи так называемых горизонталей. Это условные линии, соединяющие точки земной поверхности с одинаковой высотой. Горизонтали проводятся с интервалом в 10, 20 или 50 метров. Но все зависит от масштаба карты: чем он крупнее — тем более подробно можно показать местный рельеф. Какой вид имеют горизонтали, вы можете увидеть на рисунке ниже.
Горизонтали, как правило, имеют серый или бледно-коричневый цвет. В местах разрывов этих линий указывается их абсолютная высота. Кроме того, на географических картах часто отмечают и отдельные точки, подписывая их точную высоту над уровнем моря. Это могут быть отдельные горные вершины или же объекты, которые служат явными ориентирами на местности.
Научиться «читать» рельеф по карте несложно. Густота и количество нанесенных горизонталей напрямую зависит от степени расчлененности земной поверхности. Чем ближе эти линии расположены друг к другу на карте — тем круче склон на местности. Впрочем, наилучший способ научиться читать топографическую карту — это взять ее с собой в поход или путешествие.
Лесостепи и степи
Степные и лесостепные зоны занимают площадь 2,1 млн км2 в Восточной Европе. Эти зоны принадлежат к разным странам — югу России, Украине и Молдове
Важность таких земель для экономики стран весьма высока, поскольку они обеспечивают крупномасштабное сельское хозяйство, которое занимает более 50% степной территории
Климат и виды растений
Степи встречаются в умеренном климате, который лежит между тропиками и полярными регионами. Умеренные регионы имеют четкие сезонные температурные изменения с холодной зимой и теплым летом. Степи — полузасушливые зоны, они получают от 250 до 500 мм осадков ежегодно. Этого объема достаточно, чтобы могли развиваться низкорослые травы, но недостаточно для роста высоких растений или деревьев.
Степь — биом с травянистой растительностью. Западные зоны с более влажным климатом наиболее богаты разновидами. Во влажных районах, подпитанных растаявшим снегом, растут небольшие деревья и кустарники, например, тополя и осины, сгруппированные в небольшие леса. И наоборот, в восточных степях растительность беднее, на их территориях практически нет деревьев.
Территории размещения
Лесостепи — естественные растительные комплексы с древесными и травянистыми компонентами, обычно распределяются в виде мозаики в умеренной зоне, где сосуществование леса и лугов обеспечивается полувлажным или полузасушливым климатом. Лесостепи значительно отличаются, как от лесов, так и от безлесных степей с точки зрения многочисленных особенностей, включая рельеф и сложность среды обитания.
Территории лесостепей и степей:
- Западная Европа.
- Восточная Европа.
- Северный Кавказ и Крым.
- Западная Сибирь и Северный Казахстан.
- Внутренняя Азия. Алтайские и Саянские горы и их северные предгорья, Прибайкалье, Забайкальские, Тарбагатайские, Саурские и Хангайские горы, Монголия, юг России, восточный Казахстан.
- Дальний Восток и северо-восточная равнина Китая.
Изучение рельефа местности по топографической карте
Рельефом местности является совокупность неровностей земной поверхности. Рельеф местности делится на выпуклые и вогнутые неровности различных форм и размеров. Но несмотря на это, эти неровности можно разделить на пять типов рельефных поверхностей: горы, хребты, лощины, котловины и седловины.
Гора представляет собой возвышенность формой, напоминающей конус. Гора имеет вершину, от которой рельеф понижается к основанию подошве. Хребет представляет собой вытянутую в одном направлении возвышенность. Хребет имеет линию водораздела — линию соединению противоположных скатов хребта. Котловина представляет собой замкнутую впадину. Котловина имеет форму рельефа, противоположную горе. Котловина имеет самую низкую точку — дно. На дне часто возникают озера и болота. Лощина представляет собой форму рельефа, противоположную хребту — углубление, вытянутое в одном направлении.Как правило лощины покрыты дерном, кустарником. Седловина представляет собой понижение между двумя вершинами. В горах через хребты по седловинам проходят тропы, именуемые еще перевалами.
1 — гора, 2 — котловина, 3 — хребет, 4 — лощина, 5 — седловина, 6 — уступ Изображение рельефа на топографических картах осуществялется тремя способами: способ горизонталей, отмывки и гипсометрический.Гипсометрический способ и cпособ отмывки представляет собой обозначение высот при помощи оттенков цветов в зависимости от высоты и используется на картах с масштабом, начиная с 1:500000.Наиболее распространенным способом является способ нанесения горизонталей, которые обозначают неровности рельефа , имеющих одинаковую высоту. Направление ската горизонталей обозначают пунктирной линией со стрелочкой на конце, т.е. например, если обозначается гора, то стрелка будет направлена в противоположную от вершины в сторону подошвы. Помимо стрелочки, указывающей направление ската, его можно определить и по другим признакам. По отметкам высот — очевидно, что скат будет направлен от более высшей точки к меньшей. По отметкам горизонталей — верх цифр отметок горизонталей направлен к высотам хребтов и гор, т.е. в противположную сторону от напраляения ската. По озерам, рекам и ручьям — вода стекает по самым низким местам, следовательно направление ската будет направлено в сторону к водным объектам. Расстояние между двумя горизонталями на местности называется высотой сечения рельефа. Растоя Каждая пятая горизонталь делается жирнее для облегчения чтения рельефа местности. Чем ближе расположены друг к другу горизонтали, тем круче скат. На топографических картах масштабом 1:25000 горизонтали проводятся черех каждые 5 метров, 1:50000 — через каждые 10 м, 1:100000 — через каждые 20 м. Нулевой горизонталью является средний уровень Балтийского моря. Определение крутизны ската. Расcтояние между двумя горизонталями на карте называется заложением, которое показывает крутизну ската. Наиболее простой способ определения крутизны является способ определения с помощью линейки или на глаз. Для этого необходимо знать, что на картах России стандартная высота сечения для любого масштаба является такой,что заложение в 1 см равно крутизне ската в 1°. Следовательно, во сколько раз заложение на карте меньше 1 см, то во столько раз крутизна ската больше 1°, и наоборот.
Например, заложение по карте равно 2 мм, то есть меньше 1 см в пять раз, следовательно крутизна в пять раз больше 1°, а именно 5°.
- Каким цветом обозначаются равнины Равнины по высоте над уровнем моря По абсолютной высоте выделяют низменности, возвышенности и плоскогорья. Для…
- Горы на физической карте Атлас (горы) У этого термина существуют и другие значения, см. Атлас. Атлас араб. جبال الأطلس…
- Куда поехать отдыхать в сентябре? ТОП-8 направлений, где можно лучше всего отдохнуть на море в сентябре 2021 года за границей.…
- Восхождение на горы Поход в горы для новичков: места в России, которые стоит посетить. Поход в горы для…
Географическая карта — это…
Карта — одно из древнейших изобретений человечества. Вначале их высекали на камнях, скалах и стенах пещер. Это были примитивные рисунки местности первобытных людей. Одна из древнейших карт датируется учеными семнадцатым тысячелетием до нашей эры. Причем это была карта не а звездного неба. На ней были обозначены Вега, Альтаир, Денеб и некоторые другие яркие звезды небосклона.
Подобные карты земель создавали древнегреческие исследователи и путешественники — Страбон, Анаксимандр, Гекатей, Птолемей и другие. Необычайно бурно развивалась картография в XIV-XVI веках, в так называемую эпоху Великих географических открытий. В это время создаются портуланы — морские планы, детально описывающие акватории Черного и Средиземного морей, а также западные берега и северные берега Европы.
Географическая карта в нынешнее время абсолютно не утрачивает своей ценности и актуальности. В XXI веке она становится не только результатом, но и важным инструментом многих научных исследований и изысканий. Карты широко используются в геологии, градостроительстве, метеорологии, сельском хозяйстве и прочих сферах деятельности человека. Изучает ее и школьная география (6 класс).
Географическая карта — это уменьшенная в сотни или тысячи раз модель земной поверхности, созданная при помощи системы специальных знаков. Почти все школьники с большим интересом рассматривают на уроках эти красочные листы бумаги. И у многих из них возникают закономерные вопросы: что на карте обозначают коричневым цветом? А что — другими цветами и оттенками? Далее мы подробно поговорим об условных знаках современных карт. Но сперва следует выяснить, какие вообще их виды существуют?
Горы, различие гор по высоте
Как горы изображаются на физической карте? Вспомните увиденные вами или изображенные на картине горы и расскажите о них.1. Горы. Гора — это выпуклая форма рельефа с хорошо выраженной вершиной, подошвой и склонами. Это высоко приподнятые над уровнем моря обширные участки земной поверхности, характеризующиеся резкими колебаниями высот (рис. 41.)
Рис. 41. Пик Хан-Тенгри на Тянь-Шане. Очень редко встречаются отдельно стоящие горы. Обычно горы, вытягиваясь чередой, как бы цепочкой тянутся до десятков, а иногда сотен километров. Вытянутые на большие расстояния горные возвышения с хорошо выраженной осью в виде единой линии, вдоль которой сгруппировались наибольшие высоты, называются горными хребтами. Горные хребты отделяются друг от друга межгорными впадинами — горными долинами. Горные хребты, группируясь, образуют горную страну. Вместе с тем, область пересечения двух или нескольких горных хребтов называют горным узлом. Горный узел обычно располагается в очень высоких и труднодоступных местах. Например, при пересечении Заилийского Алатау и Кунгей Алатау на Тянь-Шане образуется горный узел Шелек-Кебен. Самые высокие горы в мире — Гималаи (рис. 42). Там находится самая высокая на земном шаре точка — вершина Джомолунгма (Эверест) — 8848 м.
Рис. 42. Гималаи. Ярким примером горной местности является Памир. К северу от Памира расположены горы Тянь-Шань («Небесные горы»). Самая высокая точка Тянь-Шаня (пик Победы) — 7439 м. Уральские горы, разделяющие Европу и Азию, хотя и не очень высокие (до 1895 м), но их протяженность достигает двух с половиной тысяч километров.
2. Различия гор по высоте. По высоте горы различают как низкие, средние, высокие. Низкими называют горы высотой до 1000 м. Горы Сарыарки в центральной части Казахстана — низкие горы. К средним относятся горы, высота которых достигает от 1000 до 2000 метров. Например, горы Крыма и Карпаты. Горы, высота которых свыше 2000 м, называют высокими г о р а м и. К таким горам относят Кавказ, Алтай, Тянь-Шань, Жунгарский Алатау и Тарбагатай.
На физической карте горы изображены коричневым цветом. Чем выше горы, тем их окраска на карте темнее. По карте высоту гор можно определить по шкале высот. Например, пользуясь шкалой высот на карте полушарий можно определить, что высота гор Гималаи и Кордильеры свыше 5000 м, а абсолютная высота гор Мугоджары в Казахстане 500-600 метров. Высота отдельных пиков гор на карте обозначается цифрами. Например, самый высокий пик Тянь-Шаня на казахской земле — пик Хан-Тенгри (рис. 41) — 6995 м или самое высокое место гор Сауыра — Музтау — 3816 м.
Группы условных топографических знаков
Для удобства применения подобных знаков введена специальная система классификации:
-
Площадные. Предназначены для, того, чтобы определять большие объекты: пашни, леса, озера, луга. С помощью площадных знаков картографическое изображение не только определяет расположение объекта (точечным пунктиром или тонкой сплошной линией), но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
Площадные условные знаки1 — лес (числитель – высоту, знаменатель – толщину ствола, «4» – расстояние между деревьями.); 2 — вырубка; 3 — луг; 4 — огород; 5 — пашня; 6 — фруктовый сад. -
Линейные. Они показывают объекты линейного характера (дороги, реки, линии связи, электропередачи), длина которых выражается в данном масштабе. На условных изображениях приводятся различные характеристики объектов.Особую категорию линейных условных знаков представляют изолинии, в том числе и горизонтали, с помощью которых на картах показывается рельеф местности.
Линейные условные знаки7 — шоссе (ширина проезжей части – «8» и всей дороги – «12»); 8 — железная дорога («+1,8» – высота насыпи, «-2,9» – глубина выемки); 9 — линия связи; 10 — линия электропередачи; 11 — магистральный трубопровод (газ). -
Внемасштабные условные знаки (точечные). Это объекты малоразмерные объекты, которые невозможно полностью отобразить на карте из-за масштаба. Они служат для изображения объектов, размеры которых не выражаются в данном масштабе карты или плана (мосты, километровые столбы, колодцы, геодезические пункты). Как правило, внемасштабные знаки определяют местоположение объектов, но по ним нельзя судить об их размерах.Положению этих объектов на местности соответствуют на картах следующие точки внемасштабных условных знаков:
- для знаков, имеющих правильную геометрическую форму (прямоугольник, треугольник, круг, звезда и др.) — геометрический центр знака
- для знаков, имеющих вид перспективного изображения объекта (условные знаки заводских и других труб, буддийских и других храмов и пагод и др.) — середина основания знака
- для знаков в виде фигуры с прямым углом в основании (условные знаки бензоколонок и заправочных станций, ветряных мельниц и др.) — вершина угла
- для знаков в виде сочетаний нескольких фигур (условные знаки нефтяных и газовых скважин с вышками, часовен и др.) — центр нижней фигуры
 |
| Внемасштабные условные знаки12 — деревянный мост (длина 17 м и ширина 3 м); 13 — ветряная мельница; 14 — завод, фабрика; 15 — километровый столб, 16 — пункт геодезической сети |
Пояснительные условные знаки применяются для дополнительной
характеристики объектов и показа их разновидностей, например, порода леса,
направление течения реки и т.п.
Разновидности географических карт
Географические карты классифицируют по масштабу, территориальному охвату, назначению и содержанию. По своему предназначению они могут быть:
- учебные;
- справочные;
- научные;
- туристические;
- спортивные;
- навигационные и т. д.
По масштабу все карты делятся на мелко-, средне- и крупномасштабные, а по содержанию — на общегеографические и тематические. На общегеографических картах отображается множество природных и общественных объектов: рельеф, растительность, гидрография, города и села, дороги и т. п. Тематические отображают отдельные объекты (явления) природы, экономики или же социальной сферы.
Изображение растительности и ландшафтов на картах
Ландшафты, растительный и почвенный покров также довольно подробно отображены на картах. При этом топографы используют около 50 специальных знаков.
Зеленые пятна и пояса, которые можно увидеть практически на любой топографической карте – это не что иное, как леса. Границы леса отображаются в виде точечного пунктира. Дополнительные характеристики конкретного леса указываются с помощью внемасштабных и пояснительных знаков.
Болота на картах обозначают горизонтальными голубыми полосками. Причем, если эти полоски сплошные – то болото непроходимое, а если они прерываются – то проходимые. Пески отображаются в виде хаотично расположенных коричневых точек.
Есть специальные условные знаки для обозначения виноградников, фруктовых и ягодных садов, кустарниковых зарослей, редколесья, рисовых полей, чайных плантаций и прочих форм растительности.
Условные знаки на карте
Масштабные символы указывают на местные объекты, способные своими размерами выражаться в масштабах топографической карты. Их графическое обозначение проявляется в виде мелкого пунктира или тонкой линии. Область внутри границы заполняется условными значками, которые соответствуют наличию реальных объектов на этой местности. По масштабным знакам на карте или плане можно измерять площадь и размеры реального топографического объекта, а также его очертания.
Внемасштабные условные обозначения указывают на предметы, которые не могут быть отображены в масштабах плана, о размерах которых нельзя судить. Это какие-то отдельные строения, колодца, вышки, трубы, километровые столбы и прочее. Внемасштабные обозначения не указывают размеры объекта, расположенного на плане, поэтому сложно определить реальную ширину, длину трубы, элеватора или отдельно стоящего дерева
Целью внемасштабных обозначений является точное указание конкретного объекта, что всегда важно при ориентировании во время путешествия в незнакомой местности. Точное указание местоположения указанных объектов осуществляется главной точкой условного знака: это может быть центр или нижняя средняя точка фигуры, вершина прямого угла, нижний центр фигуры, ось условного обозначения.
Пояснительные знаки служат для раскрытия информации масштабных и внемасштабных обозначений
Они дают дополнительную характеристику объектам, расположенным на плане или карте, например, указание стрелками направления течения реки, обозначения породы леса специальными знаками, грузоподъемности моста, характер покрытия дорог, толщина и высота деревьев в лесу.

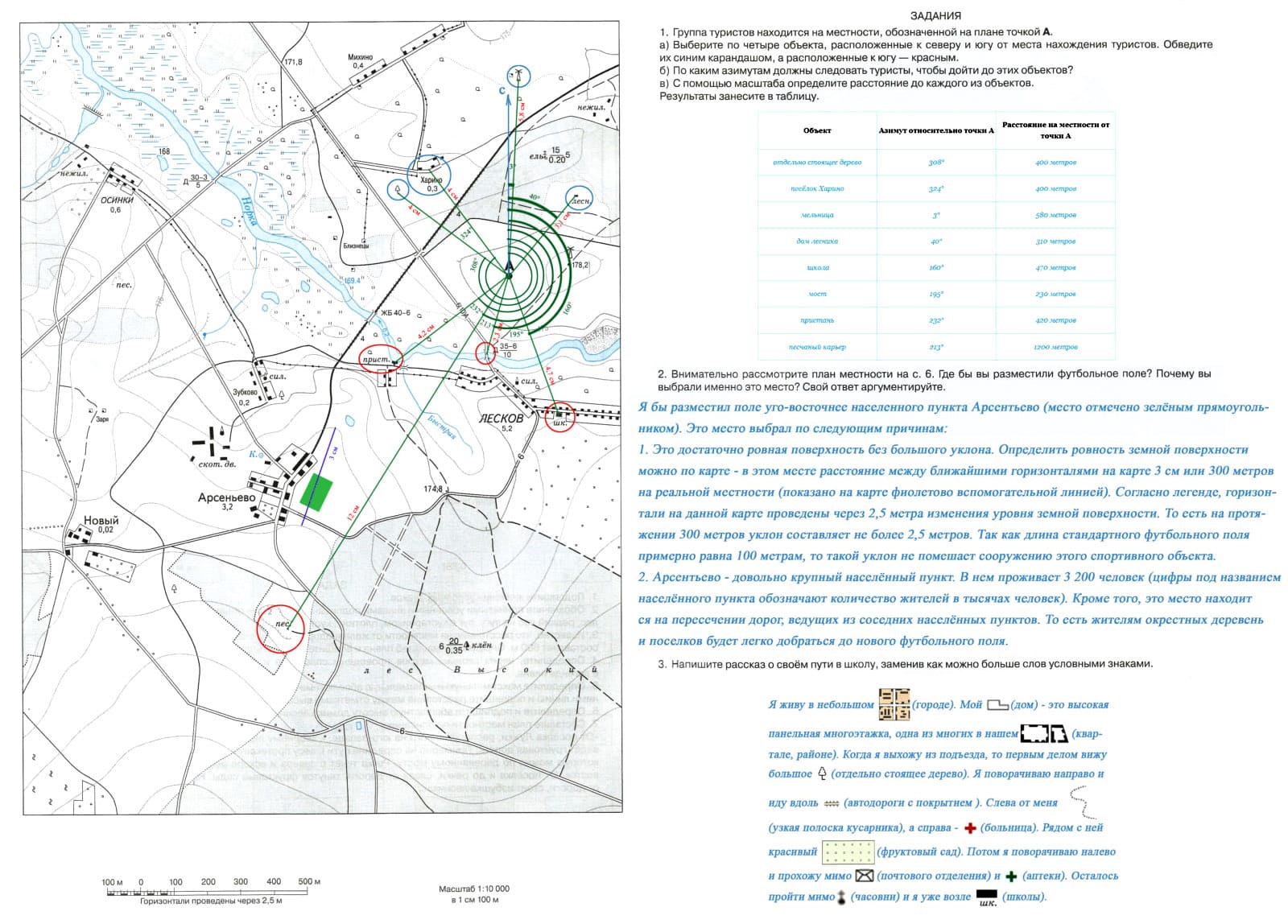

Ответы к странице 6 — 7. План местности
Ответы есть в атласе на странице 9.
Задания

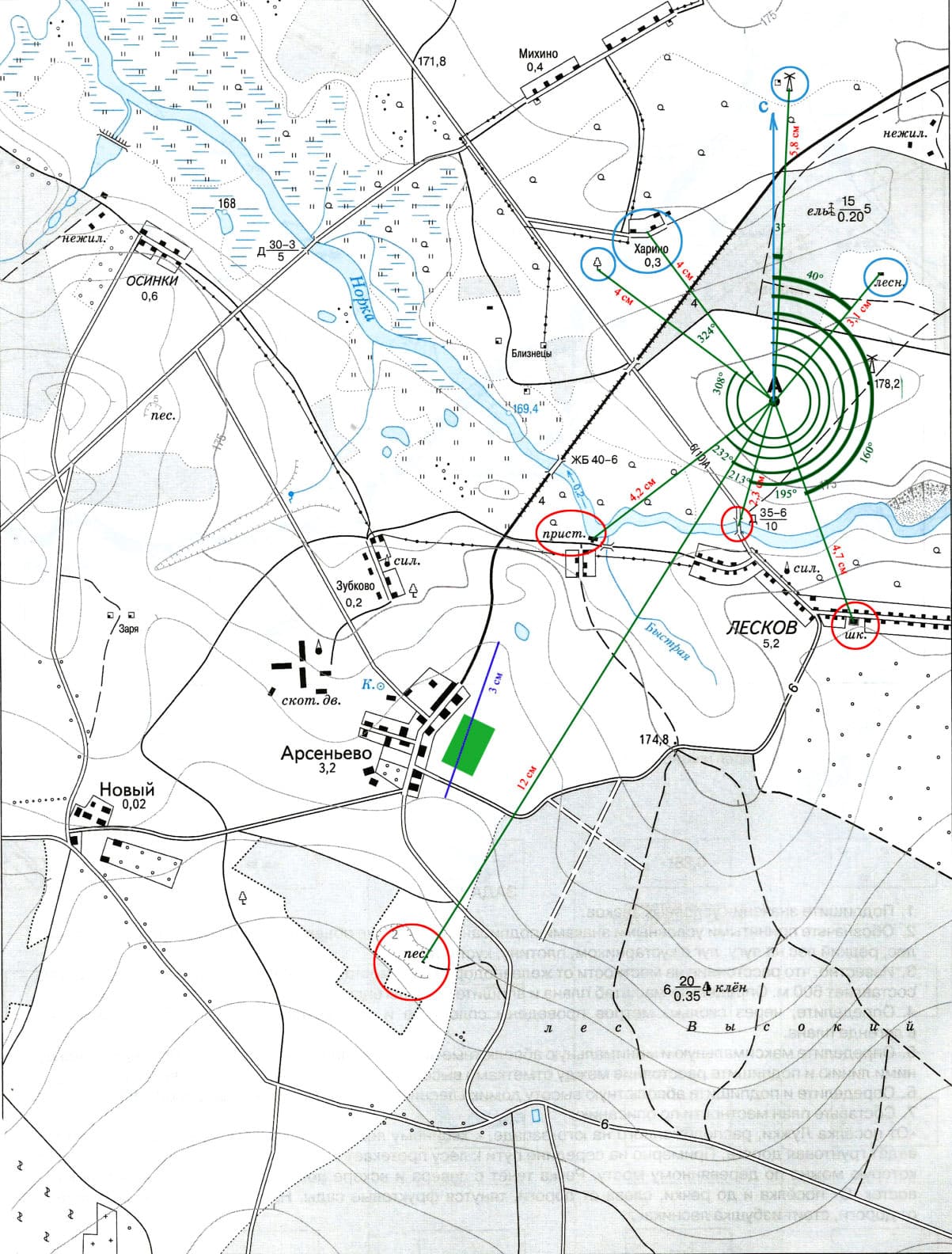

1. Группа туристов находится на местности, обозначенной на плане точкой А.
а) Выберите по четыре объекта, расположенные к северу и югу от места нахождения туристов. Обведите их синим карандашом, а расположенные к югу — красным.
Объекты, расположенные к северу от точки А (обведены синей окружностью):
Объекты, расположенные к югу от точки А (обведены красной окружностью):
б) По каким азимутам должны следовать туристы, чтобы дойти до этих объектов?
в) С помощью масштаба определите расстояние до каждого из объектов.
Результаты занесите в таблицу.
Объект Азимут относительно Расстояние на местности точки А от точки А
отдельно стоящее дерево 308° 400 метровпосёлок Харино 324° 400 метровмельница 3° 580 метровдом лесника 40° 310 метров школа 160° 470 метровмост 195° 230 метровпристань 232° 420 метровпесчаный карьер 213° 1200 метров
2. Внимательно рассмотрите план местности на с. 6. Где бы вы разместили футбольное поле? Почему вы выбрали именно это место? Свой ответ аргументируйте.
3. Напишите рассказ о своём пути в школу, заменив как можно больше слов условными знаками.
Топографическая карта и ее особенности
Универсальные карты крупного масштаба, которые подробно изображают местность, называются топографическими. С их помощью можно получить довольно детальное представление о той или иной территории.
Все топографические карты делятся на четыре категории, исходя из масштаба:
- крупномасштабные (1:500 000 и крупнее);
- среднемасштабные (1:200 000, 1:100 000);
- мелкомасштабные (1:50 000, 1:10 000);
- планы местности.
Наиболее детально объекты местности отображены на топографических планах, которые имеют масштаб 1:5000 (чаще всего). На них могут быть показаны отдельные здания, деревья, камни, церкви и т. п. Еще одна отличительная особенность планов местности заключается в том, что при их составлении кривизна поверхности Земли не учитывается.
Топографическая карта и ее особенности
Универсальные карты крупного масштаба, которые подробно изображают местность, называются топографическими. С их помощью можно получить довольно детальное представление о той или иной территории.
Все топографические карты делятся на четыре категории, исходя из масштаба:
- крупномасштабные (1:500 000 и крупнее);
- среднемасштабные (1:200 000, 1:100 000);
- мелкомасштабные (1:50 000, 1:10 000);
- планы местности.
Наиболее детально объекты местности отображены на топографических планах, которые имеют масштаб 1:5000 (чаще всего). На них могут быть показаны отдельные здания, деревья, камни, церкви и т. п. Еще одна отличительная особенность планов местности заключается в том, что при их составлении кривизна поверхности Земли не учитывается.
Разновидности географических карт
Географические карты классифицируют по масштабу, территориальному охвату, назначению и содержанию. По своему предназначению они могут быть:
- учебные;
- справочные;
- научные;
- туристические;
- спортивные;
- навигационные и т. д.
По масштабу все карты делятся на мелко-, средне- и крупномасштабные, а по содержанию — на общегеографические и тематические. На общегеографических картах отображается множество природных и общественных объектов: рельеф, растительность, гидрография, города и села, дороги и т. п. Тематические отображают отдельные объекты (явления) природы, экономики или же социальной сферы.
Условные обозначения
Все объекты на планах изображаются системой знаковых графических обозначений. Условные знаки и обозначения топографических карт делятся на:
- Масштабные — такими знаками обозначаются предметы, размеры которых соответствуют масштабу карты. То есть их длину, широту или площадь можно измерить прямо на карте. К подобным объектам относятся водоемы, лесные массивы, луга. Все масштабные знаки имеют контур, который соответствует границам объекта. А внутри этого контура дополнительное обозначение предмета.
- Внемасштабные — такими знаками обозначаются предметы маленьких размеров. Например, родник, указатель на развилке, дерево и прочее.
- Пояснительные — эти знаки дополняют характер объектов на плане местности. Например, какой именно лес, куда течет река.
Наряду с пояснительными условными знаками на топографических картах и планах используются пояснительные надписи. Например, рядом со стрелкой, обозначающей направление течения реки, стоит надпись «0.2». Это обозначает, что скорость течения реки 0.2 м/с. Также пояснительные надписи могут включать в себя названия водоемов, населенных пунктов и т. д.
Реки на планах изображаются в соответствии с их шириной. То есть если речушка узкая, то ее отображают в виде одной линии. Если река широкая, то используют две линии и пояснительную надпись в виде цифр, обозначающих ее ширину в метрах.
Условные обозначения
В населенных пунктах обязательно отображаются улицы, лесопосадки, скверы и объекты, которые могут помочь в ориентации на местности. Дома, обычно, группируют по кварталам.
Населенный пункт на топографической карте
На картах местности обязательно указываются линии железнодорожных путей. Причем с пояснительной надписью в виде количества колеи. Также изображаются мосты и станции.
Условные знаки мостов
На плане указываются все виды дорог, включая лесные, полевые и пешие тропы. На автомобильных дорогах обозначаются километровые столбы, различные указатели и вид дорожного покрытия.
Дороги на картах
