Солнечная батарея для туристов: обзор лучших моделей

Содержание

Лучшая зарядка на солнечных батареях для смартфона или Iphone

Portable solar powerbank

Если же носить с собой папку-зарядку не хочется, а заряжать будете только мобильные гаджеты — обратите внимание на этот внешний акк. Как вы понимаете, главное отличие этой модели от двух предыдущих — он накапливает энергию, и заряжать вы сможете не только днем, но и ночью

Водостойкий, в резиновом противоударном кожухе, весом всего 317 г, с легкостью помещающийся в карман, со встроенным фонариком — разве не идеальная батарейка для повседневного использования? Прибавляем сюда ценник в $20 и получаем чистой воды must-have для любого практичного юзера. Но зарядить что-нибудь больше смартфона или планшета от такого малыша не получится.

Обзор лучших моделей

Солнечные батареи для похода представлены на рынке большим ассортиментом моделей, форм и конструкций. Это увеличивает возможности выбора, но и представляет определенную трудность. Для того, чтобы несколько облегчить задачу и сориентировать пользователей, рассмотрим несколько наиболее удачных и качественных образцов:

Goal Zero Nomad 7. Одна из наиболее востребованных на мировом рынке моделей фирмы Goal Zero. Оснащена 7-ваттной монокристаллической фотопанелью, надежно герметизированной и не боящейся контактов со снегом или влагой. Имеется порт USB (5 В, 5 Вт, 1 А), разъем для подключения аккумуляторов (6,5 В, 7 Вт, ток 1,1 А) и дополнительный коннектор для соединения с еще одной подобной солнечной панелью. Размеры устройства даже в разложенном виде достаточно компактны (22,9х3,8х43,2см), что позволяет удобно пользоваться в условиях тесноты или ограниченного пространства
SOLARMONKEY ADVENTURER. Эта компактная раскладушка выпускается фирмой PowerTraveller. Используется для зарядки устройств через порт USB. В конструкции панели использованы полисиликоновые элементы, имеющие КПД в 17 %. Модель снабжена встроенным буферным аккумулятором емкостью 2500 мАч, который способен полностью зарядиться за 9 часов. Габариты устройства составляют 170х96х22,75мм, заявленный производителями вес составляет 265 г.

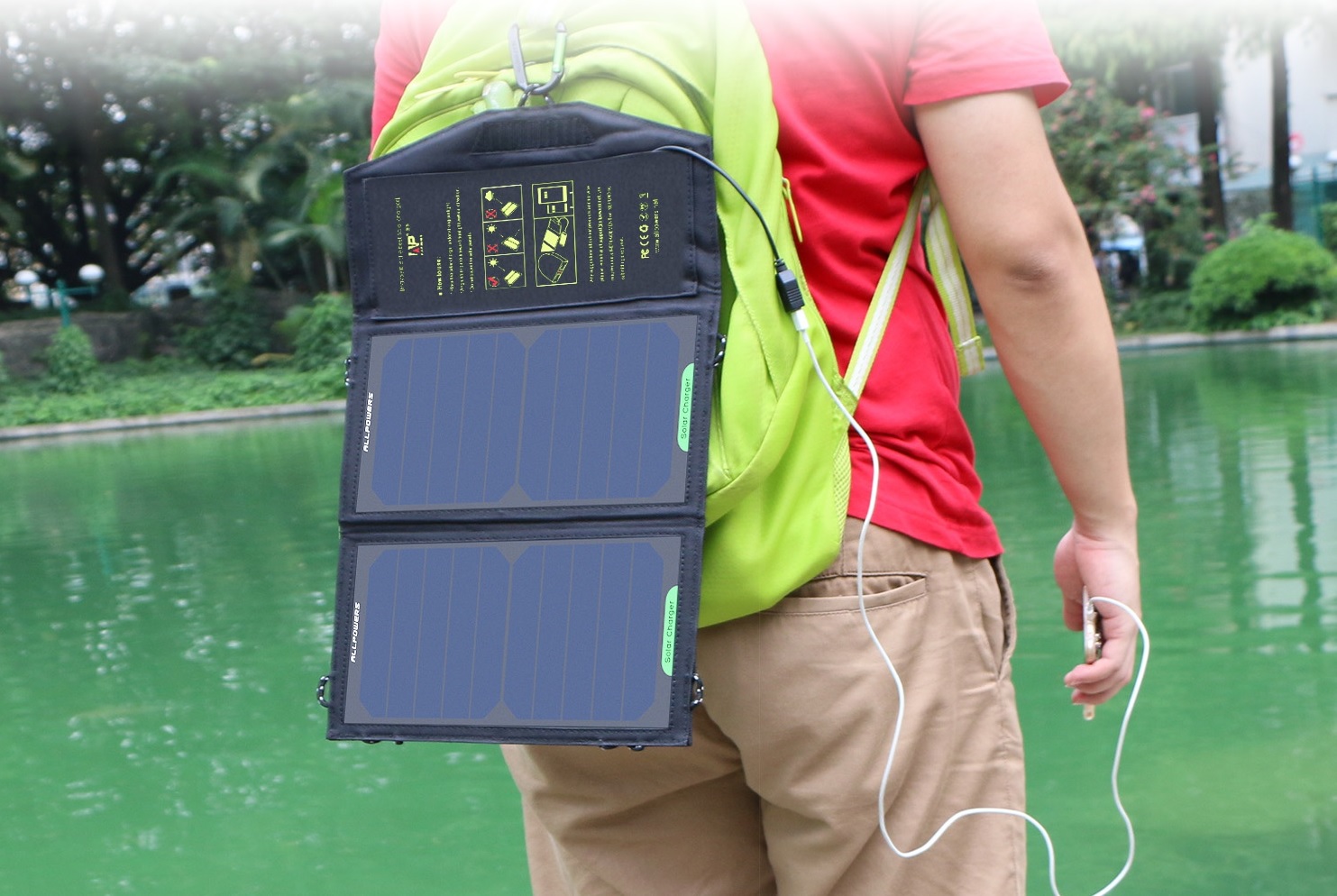

Fuse. Солнечная панель, предназначенная для крепления на рюкзаке. Производится известной компанией Voltaic Systems (США). Компактная батарея (28х21х2см) имеет мощность 6 Вт, вес вместе с аккумулятором составляет 600 г. Время зарядки от солнца составляет 7 часов, от других источников (сеть, внешний аккумулятор) — 5,5 часов. Напряжение на выходе составляет 5,5 В, сила тока — 1 А.

Приведенные модели произведены в США или странах Европы. Имеются и китайские модели, обладающие вполне удачным набором качеств. Можно выделить SOLAR и SCN-4/6. Из российских моделей можно рекомендовать СЗУ2-БСА-7.5 и НПФ «Санэнеджи» и т.д.

Что нам обещает продавец

CHOETECH 19W Portable Solar Phone Charger with Dual USB Port and Auto Detect Tech for iPhone 6S Plus Galaxy S7/S7 Edge and More

CHOETECH SUNPOWER solar charger has high efficiency conversion rate, so it can capture more sunlight than conventional solar panels, do not need much sunlight to charge items. The transformation efficiency is up to 22%-25%, while most of the similar products on the market is 15% or even lower.
Superior Portability Compact design and rugged stainless-steel eye-holes on each corner make attaching it to a backpack or tent a cinch. Super lightweight and it easily fits in a daypack.
Incredibly Durable Industrial-strength PET plastic faced solar panels sewn into high-wear polyester canvas ensure it’s able to withstand the trials of your outdoor adventures.
Advanced Safety Short circuit and surge protection technology keep you and your devices safe.

Посмотрим дальше, что из этого правда, а что не очень.

Критерии выбора

Для того чтобы выбрать наиболее подходящее портативное зарядное устройство на солнечных батареях, следует воспользоваться определенными критериями. Эти правила основываются на параметрах и технических характеристиках солнечных батарей, условиях эксплуатации и других факторах.

Туристические панели рекомендуется выбирать по следующим показателям:

Мощность или производительность. Выбирается в соответствии с количеством гаджетов, требующих зарядки. Следует учитывать их энергопотребление и способ применения солнечной батареи. Необходимо знать примерный прогноз погоды на длительное время, в том числе и количество ясных солнечных дней. Если не планируется активных телефонных разговоров, то вполне достаточно панели на 6-9 Вт. При наличии более мощных устройств потребуется зарядка уже на 10-20 Вт и аккумулятор Powerbank. Например, для ноутбука необходимо как минимум 15 Вт.
Вес зарядного устройства, соотносимый с его мощностью. На 1 Вт приходится определенное количество граммов веса. Каждый турист стремится выбрать более легкую модель, однако, следует учитывать тот фактор, что более мощная панель обладает и повышенным весом.
Показатели рабочего напряжения. Портативные солнечные аккумуляторы способны вырабатывать от 5 до 24 вольт. Существует целый ряд рабочих напряжений: 5, 9, 12, 17 и 24 В. Эти показатели, в зависимости от модели, могут выдавать все известные устройства данного типа.
Стоимость. Ценовой диапазон очень широкий, но существуют и особенности, про которые надо знать. Например, гибкие аморфные батареи стоят в два раза дороже, чем монокристаллические при одинаковой мощности.
Степень надежности. Определяется материалом панелей, конструкцией, качеством сборки и защитного покрытия. Монокристаллические панели очень хрупкие и требуют аккуратного обращения.

Учитывая рассмотренные критерии, вполне возможно выбрать для себя наиболее подходящий вариант. Правильно сориентироваться во всем этом разнообразии помогут обзоры наиболее популярных моделей.

Предложения на рынке солнечных батарей для туризма

Все предложения делятся на два класса – жесткие модули на кристаллическом кремнии и гибкие тонкие пленки.

1. Жесткие панели.

Представлены наиболее широким диапазоном мощности. Могут применяться для всех видов выездного туризма, включая временную стационарную установку солнечной электростанции при отдыхе в кемпингах. В нашем магазине много вариантов таких моделей, например:

15 ватт – 1230 руб.;
30 ватт – 2020 руб.;
50 ватт – 3700 руб.;
100 ватт – 5770 руб.;
150 ватт — 6380 руб.;
200 ватт – 6600 руб.

2. Гибкие компактные солнечные батареи для пешего туризма.

Гибкие солнечные панели чрезвычайно популярны своей универсальностью и самыми разнообразными конструктивными вариантами исполнения. Не обладают большой мощностью, но очень легкие и удобны в транспортировке.

Например, складная «гармошка» или рулон легко умещаются даже в небольшой рюкзак. Зато при стандартном КПД более 20% и возможности развернуть общее «полотно» на 7-8 квадратных метров может выдавать до 140-160 Вт/час при ярком солнце.

3. Сверхмалые «носимые».

Могут использоваться прямо «на ходу». Встраиваются в сумки, рюкзаки, пояса, предметы одежды и даже обувь. Благодаря выведенным разъемам способны заряжать любые гаджеты, не требуя остановок. Из наиболее популярных брендов следует отметить:

раскладываемая «гармошка» SOLARMONKEY ADVENTURER – 6 Вт, 270 грамм;
карманная модель Goal ZeroNomad7 – 7 Вт, 495 грамм;
пластины на сумки Fuse Voltaic Systems – пленочные, 6 Вт, 600 грамм (опционально в комплекте мини АКБ на 4 тыс. А*ч).
SOLAR и SCN-4/6 от китайских производителей;
«SanEnergy» и C3У2-БCA7.5 отечественного российского производства.

Типичный комплект мини-СЭС для туристов – состав, характеристики

Обычно комплект состоит из следующих элементов.

1. Солнечные панели. Для туристов выполняются в виде одной большой или нескольких меньших по габаритам соединенных батарей. Могут предусматривать крепление на подставке, быть встроенными в раскладывающийся пояс, вкладываться в чехол и т.д. В зависимости от размеров и веса перевозятся в/на автомобиле, укладываются в рюкзак или представляют собой подобие чемоданчика-дипломата. Характеризуются:

мощностью 5 – 300 ватт;
массой 1,0 – 30 кг;
КПД 16 – 24%;
ячейками на базе кристаллического или аморфного кремния, иногда редкоземельного теллурида кадмия (если изготавливаются в виде гибких пленок).

2. АКБ (Дельта, Лиотех, Восток и др). Встроенная аккумуляторная батарея для малых моделей, отдельная у более крупных и мощных комплектов. Предназначается для накопления заряда с целью обеспечения туристов энергией в темное время суток или непогоду. Емкость обычно подбирается в 2-4 раза больше производительности модулей, поскольку энергия преимущественно нужна во время привалов. В целях увеличения компактности комплект солнечной батареи для туризма, как правило, содержит АКБ со встроенным контроллером заряда.

Емкость может быть любой, но ориентироваться следует на вес, который позволит транспортировать аккумуляторы. Примерно соотношение емкости и массы – 100 А*ч на 30 кг.

3. Инвертор. Требуется для преобразования постоянного тока от генерирующих ячеек в переменный, который используют приборы-потребители.

4. Набор кабелей и зарядное устройство. Последнее может встраиваться в корпус единого комплекта. Благодаря наличию различных типов выходов позволяют:

заряжать смартфоны, ноутбуки, MP-3 плейеры, цифровые видеокамеры, портативные телевизоры и прочую маломощную технику;
подключать звуковые колонки;
подавать питание на осветительные приборы (обычно несколько LED ламп входят в комплект поставки);
работать с несколькими устройствами одновременно.

Спектр использования самый широкий – пеший туризм, сплавы на лодках, автомобильные выезды на природу, кемпинги и прочие виды временных или постоянных лагерей.

Солнечные батареи: характеристики

Фотоэлемент. Портативные солнечные батареи способны работать на кристаллическом или аморфном фотоэлементе. Первые имеют высокий КПД (от 8 до 14%), но при этом хрупкие и тяжелые, тогда как устройства на основе аморфного фотоэлемента характеризуются низким весом, пластичностью, гибкостью, но у них и КПД, который в редких случаях достигает отметки в 8%. Понятно, что более привлекательным для туриста будет вариант с кремниевым элементом: поликристаллические батареи (синего цвета) или монокристаллические (черные). Последние стоят дороже, но имеют максимальную производительность.
Мощность. Параметр, который определяется размером рабочей поверхности и разновидностью фотоэлемента

Чем мощнее будет устройство, тем оно дороже, поэтому при выборе того или иного варианта важно оценивать потребности, чтобы не переплачивать за воздух. Как определить оптимальную мощность портативной солнечной батареи для туриста? Исходя из следующих параметров: для зарядки одного power bank или пары смартфонов понадобится порядка 7 Вт

В два раза больше мощности потребуется для зарядки ноутбука на день. Видеокамера или фотоаппарат в зависимости от модели потребуют от 10 до 20 Вт.
Функционал. Речь идет о комплектации устройств и возможностях. Самые простые модели способны справиться с зарядкой смартфона, другие обеспечат зарядку техники, универсальных аккумуляторов и так далее. Так как мы говорим о переносных солнечных батареях для туризма, по умолчанию подразумевается, что эксплуатироваться устройства регулярно будут в неблагоприятных погодных условиях — при повышенной влажности, в широком температурном диапазоне, в пыльной среде и прочее.
Цена. Стоимость солнечных батарей на мировом рынке варьируется в широком диапазоне. Портативные устройства не стали исключением: цена зависит от множества факторов — это и ценовая политика компании-производителя, это и тип фотоэлемента, это и соотношение мощности с весом и габаритами, это наличие дополнительных функций. Словом, несложно найти вариант на любой вкус, цвет и кошелек.

Важно. Большой выбор хорош только тогда, когда вы точно знаете, что хотите получить в результате

Поэтому не стоит спешить: потратьте несколько часов или даже дней на анализ рынка в нужном вам направлении, сравните модели батарей между собой, чтобы суметь подобрать вариант, который устроит по всем параметрам, начиная от эксплуатационных характеристик и заканчивая стоимостью.

Как не терять солнечную энергию?

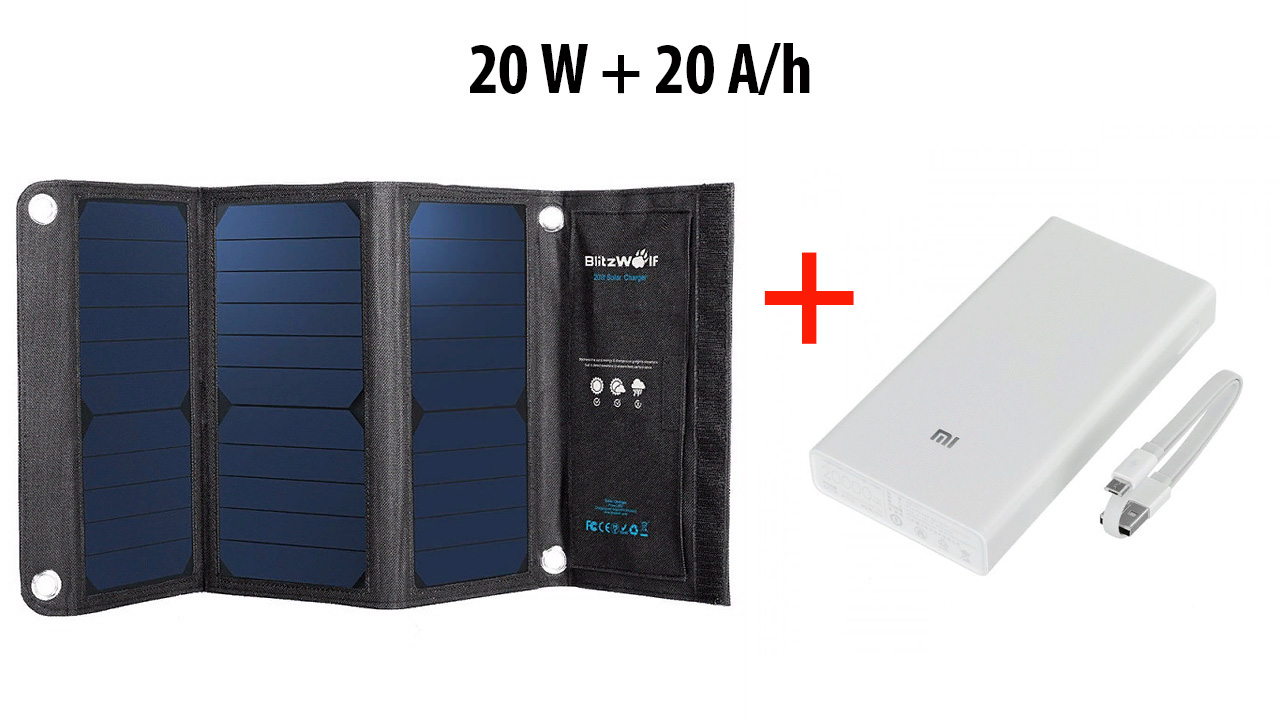

Дуэт солнечная батарея + Powerbank

Энергия, вырабатываемая солнечной батареей, непостоянна. Поэтому нужно стараться использовать её максимально.

Для этого лучше всего подойдёт связка «батарея — пауэрбанк». Дело в том, что нередко батарея даёт больше энергии, чем потребляет смартфон, зарядное устройство и т.д. Часть энергии не используется. А когда аккумулятор устройства заряжается — оно автоматически отключается. И тогда вся энергия уходит в никуда. Та самая энергия, которой потом так не хватает в пасмурную погоду.

Стоит взять себе за правило всегда держать в солнечной батарее подключенный Powerbank, который будет вбирать в себя излишки энергии, неиспользуемые другими устройствами.

А потом, вечерком, отдавать её устройствам, которые успели подразрядиться. Это удобно, в частности, для фото и видеосъёмки: днём аккумуляторы камер «в деле» и заряжать их нет возможности. Зато вечером и ночью их можно «заправить под завязку», чтобы с утра они снова были в полной боевой готовности.

Технология изготовления

В специальных установках производится высокочистый кремний. Он расплавляется, в расплав помещается основа кристалла (или затравка). По мере остывания вокруг нее образуется моно- или поликристалл. Разница в технологии не слишком заметна, но себестоимость падает довольно значительно. Полученный кристалл разрезают на тонкие пластинки в поперечном направлении, получая заготовки для панелей кристаллических видов. Аморфные панели получают методом напыления или осаждения кремния на гибкую основу.

Строение кристаллических батарей: плюсы и минусы

Кристаллический тип солнечных батарей состоит из следующих слоев:

верхний слой защитной пленки;
слой фотоэлементов;
электроды, обеспечивающие передачу электрического сигнала;
нижний слой стеклотекстолита.

Плюсами таких батарей являются относительно низкая цена и высокий КПД. К минусам относят хрупкость, непереносимость механических нагрузок.

Строение гибких батарей: плюсы и минусы

Конструкция гибких батарей не слишком отличается от строения жестких видов:

защитная пленка;
фотоэлементы;
электроды;
нижний слой защитной пленки.

В свою очередь, фотоэлементы представляют собой полоски из фольги, являющейся основой для напыления аморфного кремния. Рабочие характеристики таких панелей бывают очень разными, что может являться как достоинством, так и недостатком. Доступность технологии позволяет производить такие панели различным безымянным фирмам, которые не выдерживают требований и выпускают некачественную продукцию. При этом, гибкие панели хорошо переносят деформацию и прочие механические воздействия и обладают возможностью более устойчивого приема светового потока.

Разновидности солнечных панелей

В строении солнечной батареи есть фотоэлементы, которые преобразовывают энергию солнца в электричество.

На основе этого, они разделились на несколько видов, содержащие:

аморфный фотоэлемент – это маленькая пленка кремния и других элементов, которые наносятся на специализированную подложку, к примеру, на фольгу;
кристаллический фотоэлемент – это полупроводник, появляющийся на поверхности кристаллизованного кремния;

Параметры солнечных панелей на кристаллическом фотоэлементе:

хрупкие, нужна специальная защита;
имеют маленькую массу;
коэффициент полезного действия колеблется от 9% до 15%;
долговременные;

Параметры солнечных батарей на аморфном фотоэлементе:

коэффициент полезного действия изменяется от 7% до 9%;
отличаются гибкостью;
прочные;
незначительный вес;

В своем большинстве стационарные панели делают с использованием карбида кремния, а портативные в отличие от них из аморфного. Главным признаком при выборе батареи считается мощность.

Электрика и измерения дома

Нужно понимать, что паспортную мощность панель выдаст на экваторе в 12 часов дня, если ее расположить перпендикулярно солнечным лучам. И то, если китаец не наврал. В ней присутствует преобразователь напряжения в 5 В и 2 USB порта. Я думаю, что они подключены в параллель.

Панель тестировалась в конце мая в Москве в 10:30.

Для начала, я подключил к ней powerbank XTAR Он врет в показаниях, но заряд идет довольно бодро.

Далее мне стало интересно, сколько из нее можно реально выжать.

Подключаем нагрузку. Напряжение проседает до 5.1 В, ток 2.17 А. Неплохо, подумал я. Это уже 11 Вт!!!

Жмем по максимуму, подключаем еще мой старый powerbank.

АААА, общая мощность на выходе составила рекордные 14.1 Вт. Это успех. Ни одна 15 Вт. панель с Али столько не выдаст. Конечно, это не обещанные 19 Вт, но тоже ОЧЕНЬ неплохо.

Нужно еще учесть, что КПД преобразователя порядка 90%, т.е. в реале панель выдала 15.67 Вт

upd2: Производительность в облачную погоду

Сегодня погода облачная, произвел замеры при 100% облачности в середине дня.

Т.е. панель вполне работает в облачность со стандартным для USB током 0.5А. Чего не скажешь о более маленьких собратьях.

MPPT

В качестве апгрейда можно поставить вместо (или вместе) преобразователя напряжения, MPPT контроллер типа такого:

Он нужен для того, чтобы снять максимальную мощность с панели, т.к. зависимость мощности от напряжения не линейна и кривая все время меняется в зависимости от освещения. MPPT контроллер подбирает параметры нагрузки так, чтобы мощность была максимальна в каждый момент времени.

Как выбрать?

Чтобы сделать правильный выбор, необходимо знать, что представляют собой современные солнечные панели: так будет проще решить какие модели подойдут для кемпинга, а какие для активного пешего туризма. Применение солнечных панелей в промышленности имеет более долгую историю, чем современные мобильные устройства, а потому рынку гелиобатарей оставалось лишь подстроиться к нуждам туристов, рыболовов и прочих мобильных групп населения, чтобы появилась походная солнечная батарея.

Какие бывают солнечные батареи?

Первые солнечные батареи были на основе кремния (Si), устройства на этой основе и сейчас занимают большую долю рынка гелиопанелей, что не удивительно благодаря дешевизне кремния и его широкому распространению на земной поверхности.

Панели на основе кремния различаются по технологическому принципу и бывают 4 видов:

монокристаллические;
мультикристаллические;
поликристаллические;
аморфные.

Панель на монокристаллах представляет собой ряды ячеек – определенно ориентированных срезов из высокоочищенного кристалла кремния толщиной 200 – 300 мкм. КПД таких батарей достигает 20 – 22 %, что для солнечных батарей считается высоким значением и даже «эталонным»: остальные виды сравнивают именно с показателями панелей на монокристаллах.

Мультикристаллические панели собираются из тех же монокристаллов, но без предъявления требований к ориентации кристаллов, что делает такие батареи дешевле и понижает КПД примерно на 5-6 %.

В поликристаллическом кремнии множественные кристаллы имеют неупорядоченную форму и ориентацию. Получение этого материала дешевле, чем производство монокристалла, а КПД достигает 14-18%.

Аморфные кремниевые батареи относятся к тонкопленочным, в отличие от трех предыдущих видов, они гибкие. Панели на основе аморфного кремния имеют невысокую себестоимость, но и низкий КПД. Такие панели могут довольствоваться даже рассеянным освещением при пасмурной погоде, но для эффективного использования должны занимать большую площадь.

Другими, более эффективными пленочными гелиопокрытиями является теллурид кадмия (CdTe) и CIGS-полупроводник.

Теперь, когда, есть ясность в том, какими бывают походные солнечные батареи, попробуем разобраться какими именно свойствами должны обладать панели для пешего туризма, кемпингов или охотничьей стоянки.

Критерии подбора

Что в первую очередь интересует туриста в предлагаемых моделях солнечных устройств? Ответом, скорее всего, окажется совокупность нескольких факторов:

– цены;
– мощности;
– компактности/малого веса;
– функционала;
– прочности/надежности.

Для выбора походной солнечной панели важны все факторы, но в конкретных условиях какими-то характеристиками можно пренебречь, а какие-то нюансы, напротив, выходят на передний план.

Цена зависит от типа и мощности солнечной панели, а также от фирмы-производителя изделия.
Мощность может быть одинаковой у различных панелей, но при этом они будут существенно отличаться в размерах и по весу. А потому эти факторы можно рассматривать только в совокупности. Возможно, для отдыха в кемпинге подойдут мощные раскладные панели, которые нетрудно довезти до места на автомобиле. А вот туристические солнечные батареи, которые предстоит всю дорогу нести в рюкзаках, габаритными и тяжелыми быть не должны.
Функционал – это вопрос комплектации и возможностей гелиопанели. Она может предназначаться только для зарядки телефонов и некоторых других гаджетов (необходимо уточнить совместимо ли устройство с вашим телефоном!), для зарядки универсальных аккумуляторов, для мелких портативных гаджетов и техники, хорошо, если она снабжена стабилизатором напряжения и т. д. В общем случае функционал – это цель, для достижения которой вы приобретаете это устройство. К примеру, складная солнечная батарея для кемпинга или рыбалки может быть полностью лишена дополнительных аксессуаров, которые придется покупать отдельно в соответствии с собственными потребностями.
Прочность и надежность солнечных батарей для туризма помимо очевидных, типа панели и бренда изделия, зависит возможности эксплуатировать устройство при неблагоприятных погодных условиях (в пыльной среде, при повышенной влажности, в широком интервале температур)

Для туристов, рыболовов и охотников – это немаловажный показатель изделия, на который следует обращать внимание!

Распространенные заблуждения

Существуют общепринятые и ошибочные аксиомы, требующие разъяснения рассмотрим некоторые из них:

Кристаллические панели однозначно лучше, чем аморфные. Это верно, но только в теории. На практике нередко гибкая панель демонстрирует более высокие показатели, чем жесткая

Необходимо обращать внимание прежде всего на параметры устройства, а уже потом на тип элементов.
Считается, что аморфные панели быстро выгорают — якобы, за год они теряют до 10 % своей производительности. Это обычное заблуждение, непонятно, на чем основанное

Специализированная проверка показала падение производительности на 4 %, которое произошло за 14 лет.
Иногда встречаются обратные утверждения — гибкие панели лучше, поскольку способны эффективно работать в пасмурную погоду. Здесь так же необходимо рассматривать параметры конкретного устройства, а не руководствоваться нелепыми домыслами.

Солнечные панели для туристов представляют необходимую помощь в зарядке мобильных устройств. Они способствуют повышению комфорта, позволяют обеспечить связь, иногда спасают людям, оказавшимся в критической ситуации, здоровье или даже жизнь

Важно лишь выбрать наиболее удобное и производительное устройство, способное обеспечить потребности имеющихся гаджетов

Солнечная батарея для туристов своими руками

Несмотря на то, что на рынке имеется огромный выбор солнечных панелей, многие пользователи предпочитают собирать зарядные установки самостоятельно. Видимо, страсть к техническому творчеству искоренить невозможно, хотя имеются и рациональные основания — устройство, собранное своими руками, проще наладить или отремонтировать.

Материалы для работы

Для изготовления самодельной солнечной зарядки понадобятся:

Солнечные панели соединяются последовательно в единую систему и располагаются в кармашках чехла. Выход припаивается к соответствующим контактам конвертера. Устройство готово, можно переходить к испытаниям.

Сама панель

Итак начнем с того, что тип панели не указан. По разным источникам это гибкая тонкая панель на основе селенида меди-индия . Т.к. химию я в школе не изучал, то мне это ни о чем не сказало. Продавец пишет, что она обладает лучшим КПД по сравнению с обычными моно-кристаллическими панелями (это оказалось правдой, смотри дальше).

Размер и вес

Я подбирал панель так, чтобы она обладала максимальной площадью, которая помещается на мой 65-литровый рюкзак, минимальным весом (для похода это самое важное) ну и работала не только на прямом солнечном свету (в облачность). Конкретно эта панель удовлетворила всем критериям

При обещаемой мощности в 19 Вт. она весит всего 454 гр.

Ширина идеально подошла к рюкзаку.

В сложенном виде размер 26.5×15.5 см. Толщина 15 мм, плюс еще выпирает блок USB разъемов на 15 мм.

В разложенном виде длинна составляет 54 см, толщина самой панели примерно 3 мм.

Такими размерами обладают многие 15 Вт. туристические панели (а тут 19!). Врут, подумал я. И был почти не прав.

Конструкция

Панель сворачивается в 3 раза. При этом оставшийся «хвост» минимального размера. По бокам расположены петли для карабинов или веревки, которыми можно прикрепить панель на рюкзак/велорюкзак/на корму лодки и т.п.

На обратной стороне присутствует карман из сетки для девайсов и преобразователь напряжения с двумя выходами USB. Конструкция довольно удачная и не даст перегреться заряжаемому устройству на солнце.

Так же в комплекте идет 2 маленьких карабинчика.

Производитель обещает, что панель waterproof

. Я попадал с ней в дождь, все ок. Но все же разъемы USB открытые и лучше сильно ее не мочить.

ТОП-6: Солнечная панель Goal Zero Nomad 7 (12301, 11800) за 2235 рублей

Монокристаллическая панель заряжает любой мобильный гаджет – навигатор, смартфон, видеокамеру и пр. Он защищен от попадания внутрь снега и влаги, поэтому выручит в любой экстремальной ситуации.

Внешний вид

Складная солнечная панель для зарядки телефона напоминает в сложенном состоянии папку. На рюкзаке или палатке фиксируют устройство при помощи удобного крепления. Сзади предусмотрен вместительный сетчатый карман, в котором удобно размещать заряжаемый девайс.

У устройства три выхода:

6,5 В для фирменных устройств типа Guide 10;
12В;
для мобильных.

Зарядка

Благодаря большой емкости – 7 W зарядка телефона продолжается всего 1-3 часа, смартфона – 2-4. Длительность зависит от освещенности.

Как рассчитать мощность солнечной батареи?

Как узнать, какой мощности солнечная панель потребуется для эффективной зарядки всех ваших походных гаджетов?

Давайте вспомним из курса физики, что мощность излучения Солнца, падающая на экваторе в полдень на один квадратный метр поверхности, составляет примерно 1300 Вт.

В средних широтах эта величина будет меньше, поэтому для простоты расчётов округлим её до тысячи.

Итак, 1000 Вт на кв.м. — это 10 Вт на квадратный дециметр (10 х 10 см). Это легко запомнить — 10 х 10 х 10.

КПД (коэффициент преобразования падающей энергии света в электрическую) современных кремниевых пластин обычно от 18 до 26%. Возьмём среднюю цифру 20%.

Это значит, что только пятая часть энергии нашего светила превращается в электричество. То есть, с одного квадратного дециметра пластины можно получить около 2 Вт.

Большинство пластин солнечных батарей изготавливаются из стандартных кристаллов кремния диаметром 5 дюймов — примерно 12,5 х 12,5 см. Площадь такой пластины, с учётом срезанных уголков, примерно 1,5 квадратного дециметра. Значит, она может дать чуть больше 3 Вт электрической мощности.

Портативные solar battery для работы в полевых условиях различаются количеством использованных пластин (их суммарной площадью). Чем больше площадь — тем больше энергии может дать такой источник.

Например, самые популярные батареи содержат 6 пластин, и их мощность составляет примерно 18 Вт. Разные производители указывают мощность таких изделий в диапазоне 15 — 20 W.

Но это энергия, вырабатываемая кремниевыми пластинами. Она меняется в зависимости от температуры и освещения. При этом напряжение, которое дают пластины, также изменяется и оно выше, чем требуется потребителям.

Поэтому в изделии обязательно стоит стабилизатор — преобразователь, который выдаёт стандартные 5 вольт на USB разъём. Разумеется, при таком преобразовании часть энергии теряется.

Ничего удивительного, что на корпусе и упаковке написано 20W, а выходная мощность составляет 5V х 3А = 15W.

Как выбирать солнечную батарею для туристов

При выборе портативной солнечной батареи для походов следует учесть несколько факторов.

Мощность

Очень важно, чтобы выбранная модель обладала необходимой мощностью, иначе нет смысла в ее приобретении. Прежде всего нужно просчитать параметры потребления

Соберите все девайсы, которые планируете брать с собой и составьте общее время с минимальной производительностью батареи.

Солнечная батарея удобный источник электроэнергии, но требует благоприятных погодных условий

Самое «прожорливое» устройство станет основной для исходных характеристик туристического устройства.

Для зарядки мобильника с кнопками, повербанка емкостью до 500mah или Action-камеры подойдет модель SP 5 Watt или SP 7 Watt. У этих зарядок есть один USB порт. Выход энергии – в диапазоне от 0,8 до 1,2 ампера.

Для смартфонов, планшетов и внешних аккумуляторов (от 8000 до 12000 mAh) подойдет: Allpowers 10 Watt, Allpowers 14 Watt или Blitzwolf 15 Watt. Эти устройства универсальные, т. к. с помощью них можно заряжать одновременно два устройства. Максимальный ток – от 1,5 до 2,1 ампера.

Если вам нужно подзарядить аккумулятор авто, мини-холодильник, ноутбук или аккумулятор емкостью 12 вольт, следует обратить внимание на: Allpowers 21 WattDC, Allpowers 40 Watt или Allpowers 60 Watt. Также учитывайте длительность похода:

Также учитывайте длительность похода:

для поездки на 2-3 дня можно взять: Allpowers 10 Watt или Allpowers 14 Watt;
для похода длительностью около двух недель подойдут модели мощностью от 14 Вт и выше.

Вес и габариты

Если вы планируете поход на автотранспорте или у вас будет возможность нести отдельно батарею, то вес и габариты не играют большой роли. Как правило, ее вес варьируется от 7 до 9 кг. Нести такую систему туристу будет несложно, при условии, что при нем не будет дополнительного груза.

Использование солнечной энергии — поддержание правильной «зеленой» энергетики

Если это будет длительный пеший поход, тогда следует отдать предпочтение компактной модели с небольшим весом, которая с легкостью войдет в рюкзак и не будет занимать много места. Можно взять раскладную модель, которая легко складывается и заряжает одновременно несколько устройств.

Прочность

Выбирайте панель, которая не будет повреждаться под воздействием факторов окружающей среды. Не стоит на этом экономить, эффективность работы такой системы будет равна 100%.

Тестируем в походе

Я пошел в поход выходного дня примерно на 50 км (Зеленоград-Истра). С собой взял 2 powerbank`а XTAR — PB2S и PB2C

Погода была переменная, облака 50%. Панель была повешена на рюкзак примерно в середине дня и через пару часов проверил, сколько залилось по USB-тестеру.

И тут меня ждало фиаско. Обе банки иногда отказывались рестартовать зарядку после после падения напряжения ниже определенного предела, а потом его появления.

upd1: Сейчас подумал, что рестарту зарядки мог мешать USB тестер, которым я пытался измерить собранную энергию. Нужно дальше исследовать этот вопрос.

UPD4: ВНИМАНИЕ, обнаружен баг

В результате аккумуляторы пришлось заряжать на обеде. Результат положительный. Зарядка прошла примерно за полтора часа (точно не измерял).

Как оказалось, зарядка должна быть максимально «тупая». Есть напряжение — идет заряд. Сейчас заказал Miller ML-102.

Отдельно хочу отметить прочность изделия. Когда собирал лагерь, я забыл, что во внутреннем кармане рюкзака осталась панель, и я чуть ли не с ноги запихал туда кастрюли и прочее снаряжение. Кастрюли как раз уперлись в панель. После того, как я собрал рюкзак, я вспомнил о панели и уже было взгрустнул.

Панель была погнута прямо по центру примерно на 10 градусов, но осталась абсолютно живой. Это очень круто. Я разогнул ее и убрал более аккуратно.

Портативный ветрогенератор

Портативный походный ветрогенератор

Если к динамо-машине приделать пропеллер — получится ветрогенератор. Его уже не нужно крутить вручную и мощность он может давать гораздо большую, в зависимости от диаметра лопастей.

На парусном катамаране, который подолгу идёт под парусом постоянным курсом, для такого ветряка ещё может найтись место. А на байдарке, которая лавирует по реке, его не поставишь.

Плюс ветрогенератора — достаточно большая мощность, может работать даже в дождь и ночью.

Минус — даже портативное устройство достаточно тяжёлое и громоздкое, требует особых условий для установки, да и ветер бывает далеко не всегда.

Достоинства портативных зарядок от солнца в походе

Варианты солнечных батарей

Солнечная батарея имеет множество преимуществ:

Солнце есть в любой точке планеты, поэтому данный источник считается доступным и неиссякаемым.
Экологичность. Они наносят минимальный вред окружающей среде, не имеют вредного воздействия на воздушные массы, не загрязняют воды и не истощают природные ресурсы и считаются абсолютно безопасными для животных и людей.
Длительный срок эксплуатации. Изнашиваются очень медленно – некоторые модели могут прослужить до 30 лет.
Независимость. Такой источник можно установить в любом месте или помещении, при этом вы не будете зависеть от поставщиков электроэнергии и цен на топливо.
Бесплатно. После того, как ваша батарея окупиться, вы будете получать бесплатную энергию для зарядки портативных устройств.
Широкое разнообразие моделей.

LСреди необязательных, но рекомендованных предметов в рюкзаке, можно назвать рацию. Нужна она вам или нет, станет яснее после прочтения данной статьи: Как выбрать рацию для похода?

Технология быстрой зарядки

В походе не обойтись без аккумуляторов большой ёмкости — Powerbank. Да и новые смартфоны имеют довольно ёмкие аккумуляторы — от 4 а/ч и выше. Такие батареи способны заряжаться довольно быстро, если им обеспечить достаточный зарядный ток.

Однако разъём micro-USB (usb-c), которым оснащены современные смартфоны и прочие устройства, не способен пропускать сквозь себя ток более 2 ампер — крошечные контакты просто выгорят.

А при таком токе процесс зарядки растягивается на многие часы. Что делать?

Проблема была решена ещё в 19 веке — чтобы передать по тонким проводам больше энергии, надо повысить напряжение. Вот почему линии электропередач ЛЭП на дальние расстояния строят на напряжение 100 и даже 500 тысяч вольт.

Подобный подход применён и в технологии Quick Charge 3.0 от Qualcomm. Давайте вспомним, что протокол USB предназначен для быстрого обмена данными. А использование его для зарядки батарей — это «побочное явление».

В Qualcomm разработали технологию умного переключения режимов и назвали INOV — Intelligent Negotiation for Optimum Voltage, то есть интеллектуальное определение оптимального напряжения.

С обеих сторон, на источнике и потребителе, устанавливается специальный контроллер. По умолчанию источник выдаёт стандартные 5 вольт. Но если в обоих устройствах есть совместимые контроллеры, то они обмениваются информацией и «договариваются», какое напряжение нужно потребителю для быстрой зарядки.

Quick Charge 3.0 может выдавать до 20 вольт. То есть, через обычный micro-USB пропускается в 4 раза больше энергии и зарядка может идти до четырёх раз быстрее.

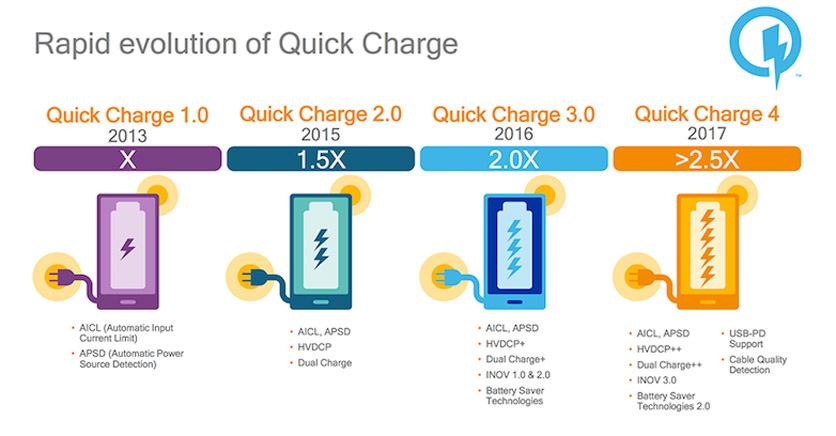

Технология быстрой зарядки Quick Charge от Qualcomm

Контроллеры, поддерживающие такую технологию, стали появляться и в солнечных батареях. Это значит, что пока «жарит» солнышко и зарядка даёт максимальную энергию, её можно быстро сохранить в Powerbank и других устройствах, понимающих Quick Charge.
