Условные обозначения растений в ландшафтном дизайне

В каких случаях необходим план

Планируя обустройство водопровода или других инженерных коммуникаций, мало иметь ландшафтный чертеж участка. Строителям нужно ориентироваться согласно готовому дендроплану. Часто прокладка труб невозможна без согласования с органами местного самоуправления. Чтобы сделать всю работу по закону, понадобится предварительно заказать составление дендроплана. Без проекта участка нельзя начинать вырубку имеющихся деревьев. Только после составления дендропроекта контролирующие органы выдают порубочный билет.

Перед тем как приглашать застройщика на свой земельный надел, ему нужно показать дендроплан. Профессиональные строители обязаны вписывать дом в существующий ландшафт с минимальным ущербом природе. Закон гласит, что в случае повреждения деревьев, компания обязана возместить ущерб. Чтобы предъявлять претензию, понадобится дендроплан участка.

Вызывая специалиста по ландшафтному дизайну, можно заказать дендроплан в качестве главного ориентира. Второе название этого документа — посадочный план. По нему можно принимать итоговую работу по озеленению. Профессиональный дизайнер должен знать допустимые расстояния между разными типами зеленых насаждений и правильно располагать деревья относительно жилых построек.

Ландшафтный дизайнер может предложить различные стили, с преобладанием вьющихся или лиственных растений. Стиль определяет наличие доминирующего типа насаждений. Это могут быть хвойные кустарники или цветущие растения. Чаще всего заказчики выбирают стиль плодового сада.

Когда работа проходит в соответствии с четким планом, то результат получается дешевле и быстрее. Правильно составленный дендропроект помогает творческому человеку лучше представлять будущее расположение всех растений для придания своему саду художественного внешнего вида.

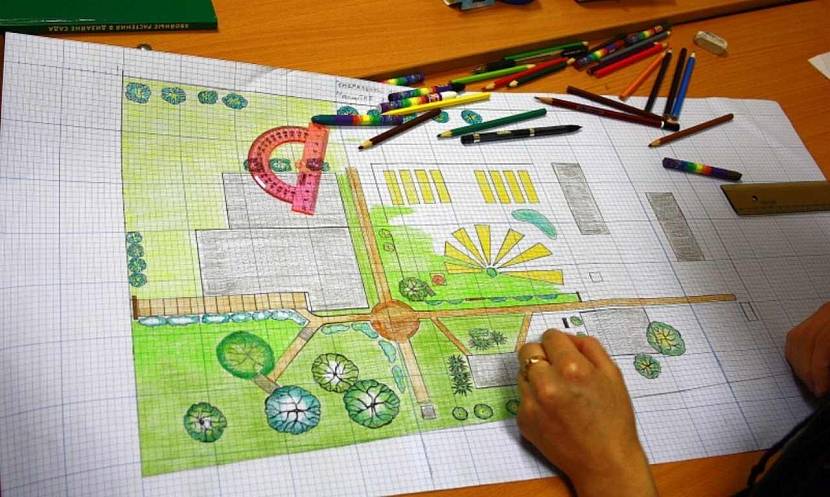

Базовый план

На основании собранных данных составляется базовый план. Он чертится на миллиметровой бумаге, с использованием линейки и треугольника. Здесь важна точность, и, если кроки выполнялся от руки, на глаз, то здесь потребуется выдержать масштаб. Для крупных участков подойдет масштаб 1:100 (1 см на плане соответствует 100 см или 1 м на местности). Для небольшого надела удобнее взять более крупный масштаб 1:50 (1 см на плане соответствует 50 см или 0,5 м на местности).

На плане размечаются границы участка, положение дома и других построек, которые сохранятся после всех преобразований; наносится положение деревьев. На полях плана указывается полезная информация: направление север-юг, роза ветров, направление дорожек (если они четко определены).

О модных фигурках и скульптуре из травы в следующем видео:

Оформление инженерных сетей в топографической съемке

Часто вопрос «как обозначается канализация на топосъемке» подразумевает интерес к цвету линий. Существует много споров относительно цвета коммуникаций на топосъемке. С одной стороны, существует специальное пособие: «Правила начертания условных знаков на топографических планах подземных коммуникаций масштабов 1:5000 . 1:500» Москва, «НЕДРА» 1989 г.

В справочнике указано, что все знаки наносятся черным цветом, и даже предписана рекомендуемая толщина этих линий. В то же время, справочник разрешает «для большей наглядности» передать линии в ином цвете. Общепринятыми считаются:

• обозначение водопровода на топосъемке – зеленым цветом;
• обозначение канализации на топосъемке – в коричневом цвете;
• газопроводы – в голубом;
• тепловые сети – в синем и т.п.

Часто в практике встречаются расхождения между обозначениями на топосъемке и генпланом – цвета коммуникаций нарисованы линиями разного цвета. Так обозначение кабеля связи на топосъемке по нормам картографии должно быть черного цвета, а в генпланах он может быть для удобства оформлен желтым, красным или другим удобным для визуализации цветом.

Кабеля энергоснабжения и связи оформляются следующим образом:

Стандартное обозначение кабеля на топосъемке

Чтобы различить действующие и проектные линии применяются дополнительные маркеры

Дополнительные знаки и пояснения

С помощью топографической съемки все нюансы местности отображаются на бумаге: от природных пещер вплоть до вполне рукотворных бензоколонок, поэтому для полноты картины графические элементы сочетаются с буквенными. Расшифровка топосъемки считается объективной только в том случае, когда учтены все элементы «знаки плюс буквы».Некоторые элементы, такие, например, как обозначение колодцев на топосъемке, могут быть представлены в нескольких вариантах.

Буквенные обозначения на топосъемке нередко придают схематическим изображениям новый смысл, так, например, обычный прямоугольник будет обозначать просто немасштабные жилые строения – только в комплекте с буквенными пояснениями карта имеет смысл. Так, обозначение на топосъемке тп внутри этого прямоугольника будет означать, что строение является трансформаторной подстанцией.

Элементы графики

Условные графические обозначения на топосъемках используются для отражения различных явлений и объектов на местности.

Людям, далеким от геодезии и картографии многие условные обозначения на топосъемке покажутся бессмысленным набором геометрических фигур. Сюда стоит включить условные знаки и сетку координат.

На топографических планах или картах приняты координаты двух видов:

Координаты дают специалистам информацию о точном расстоянии между объектами.

Наиболее распространенные условные знаки топосъемки

1. Пункты государственной геодезической сети и сетей сгущения

2. Обозначение зданий на топосъемке

Жилые строения немасштабные

Жилые строения масштабные

Цифра указывает на количество этажей. Буквенное обозначение характеризует огнестойкость. К примеру:

• обозначение кн на топосъемке обозначает каменное нежилое;
• ж — жилое неогнестойкое (деревянное);
• н — нежилое неогнестойкое;
• кж — каменное жилое (часто кирпичное);
• смж и смн — смешанное жилое и нежилое.

3. Откосы. Обозначение для естественных и искусственных форм рельефа с резким перепадом высоты.

4. Обозначение лэп на топосъемке.

5. Обозначение площадного объекта. Надпись обозначает характер или предназначение территории.

6. Железная дорога

7. Автомобильные дороги. Буква обозначает материал покрытия.

8. Обозначение люков, скважин и колодцев на чертежах топосъемки.

9. Условные обозначения колодцев на топографических съемках могут также выглядеть подобным образом.

10. Мосты.

11. Горизонтали. Описывают рельеф местности, линии показывают определенную высоту.

12. Отметки высот.

13. Обозначение деревьев на топосъемке. Указывается преобладающий тип растительности и густота насаждений.

14. Условные обозначения заборов на топосъемке.

В целом топографическая съемка требует специальных навыков для составления и расшифровки. Однако унификация обозначений облегчает работу с картами.

Виды условных знаков на картах

Условные знаки географических карт необходимы для отображения на плане местности схематических объектов, их особенностей и характеристик. Делятся на три разновидности, которые определяются масштабностью: линейные, площадные и точечные. Каждая из них включает в себя схожие по особенностям объекты: индустриальные постройки и административные объекты (мосты, железнодорожные переправы, границы между областями и странами) или детали природного ландшафта. Каждая группа обозначается простым и легко запоминающимся значком. Например, хвойные леса представлены схематичным символом сосны (Рисунок 4). Он достоверно отображает род предмета и универсален для большинства планов местности, что обеспечит удобную и мгновенную ориентировку в любых условиях.

Рисунок 4. Виды знаков на картах

Основные требования к значкам, по которым можно осуществить подбор подходящей географической карты:

1. Удобочитаемость и узнаваемость;
2. Отсутствие перегруженности элементов;
3. Легкость в запоминании;
4. Компактность и достоверность.

Что включают в себя условные знаки топографических карт, мы рассмотрим далее.

Линейные знаки

Линейные условные знаки на карте изображают объекты, имеющие определенную протяженность (Рисунок 5).

Среди них:

1. Дороги (автострады, трассы, шоссе, тропинки). Разделяются на грунтовые и асфальтированные. Современные и пригодные для автомобильной езды выделяются оранжевым. Серым или черным представлены не асфальтированные участки дороги или тропы;
2. Железнодорожные и трамвайные колеи. Разделяются по количеству путей (одна или несколько пар рельс), ширине (узкая или стандартная), а также общему состоянию (рабочие, закрытые и в режиме стройки). Обозначаются горизонтальной линией, на которую нанесены перпендикулярные черточки в порядке: одна колея – одна черта. На линию наносится прямоугольник, который обозначает здание вокзала или платформу;
3. Мосты. Различаются в зависимости от материала (железобетонные, деревянные, каменные и другие), количества ярусов, динамики (цельный, раздвижной или подъемный). Понтонные (плавучие) обозначаются отдельными символами;
4. Газо- или нефтепроводы;
5. Линии электропередач;
6. Вышки сотовой или радиосвязи;
7. Реки любой длины или ручьи, каналы;
8. Любые ограждения или стены,
9. Границы между населенными пунктами и странами.

Рисунок 5. Пример линейных знаков

Представлены цветными тонкими, полужирными и жирными линиями (прямыми, кривыми). Стоит отметить, что точной является только их длина в миллиметрах с переводом в масштабе.

На географических картах отсутствует правильное обозначение ширины линейных знаков.

Площадные знаки

Площадные (они же масштабные) условные знаки на карте местности нужны для правильной передачи формы и очертаний, рельефа, размеров и расположения крупных географических объектов (Рисунок 6). Также носят название «контурные». В их число входят как отдельные участки местности, так и целые города. Имеют достоверную длину и ширину в двухмерной плоскости, представленную в уменьшенном масштабе (например, 1:10000) и максимально приближенные к действительности формы. Их структура делится на контур и цветной фон, штриховку или сетку одинаковых символов, обозначающих свойства объекта.

Рисунок 6. Пример площадных знаков

Граница каждого знака выделяется цветом, вызывающим правильные ассоциации: водоемы и водохранилища – голубым и синим; естественный рельеф – от коричневого до зеленого; городские или сельские улицы – розовым

Стоит принимать во внимание, что размещенные внутри масштабного знака пояснительные обозначения не указывают достоверно, где именно расположен объект

Точечные знаки

Точечные (они же безмасштабные) условные знаки военных карт применяются для точного отображения предметов и деталей ландшафта вне площадных ограничений. Не имеют никаких ограничений по размерам.

Достоверное месторасположение обозначается главной точкой, которая размещается:

• Для строгих геометрических фигур – прямоугольников, треугольников, кругов – строго по центру;
• Для перспективных фигур – маяков, башен – посредине основания;
• Для фигур с прямоугольным основанием – разновидностей деревьев, столбов электропередач – на вершине угла;
• Для сочетания нескольких фигур – нефтегазовых вышек, храмов, башен – в центре нижнего значка.

Зная расшифровку обозначений на карте (условных знаков), можно легко сориентироваться даже в самой труднопроходимой местности.

Поделиться

• 80

29.08.2018
18 851

Базовый план

На основании собранных данных составляется базовый план. Он чертится на миллиметровой бумаге, с использованием линейки и треугольника. Здесь важна точность, и, если кроки выполнялся от руки, на глаз, то здесь потребуется выдержать масштаб. Для крупных участков подойдет масштаб 1:100 (1 см на плане соответствует 100 см или 1 м на местности). Для небольшого надела удобнее взять более крупный масштаб 1:50 (1 см на плане соответствует 50 см или 0,5 м на местности).

На плане размечаются границы участка, положение дома и других построек, которые сохранятся после всех преобразований; наносится положение деревьев. На полях плана указывается полезная информация: направление север-юг, роза ветров, направление дорожек (если они четко определены).

О модных фигурках и скульптуре из травы в следующем видео:

Условные обозначения, принятые для проектов озеленения

Хвойные деревьяЛиственные кустарники Куртины и массивы

продолжение приложения А

продолжение приложения А

продолжение приложения А

Живые изгороди из кустарников

продолжение приложения А

окончание приложения А

Ограждения, откосы, перголы, садовые скамейки, лестницы и пр.

Количество однолетников, высаживаемых в цветниках на единицу площади, зависит от их размера и типа цветника

Правильно рассчитать число растений, необходимое на ту или иную площадь, очень важно, поскольку при слишком редкой посадке цветник будет выглядеть пусто и некрасиво, а при слишком густой растениям будет некомфортно: в загущенных посадках они вытягиваются, слабее цветут и сильнее поражаются болезнями. Все просто при расчете количества исходят из размера самого растения во взрослом состоянии, таким образом все однолетники делят на высокие, низкие и среднерослые

Такие однолетники как львиный зев, цинния, лаватера, астра относят к среднерослым цветам и высаживают в клумбах, рабатках, смешанных бордюрах (миксбордерах) из расчета 9 — 16 шт на 1м2 или 25 — 35 см между растениями в зависимости от формы кустика.

Низкорослые летники, такие как бегония всегдацветущая, лобелия, петуния, портулак (коврик), гвоздика, низкорослые сорта агератума, бархатцев из расчета 20-40 шт на 1 м2 или 15-25 см друг от друга.

Высокие летники, такие как кохия, клещевина, декоративный подсолнечник, табак высаживают массивами на газоне или возле зданий из расчета 4-6 шт на 1м2 или 40-50 см между растениями.

У многолетних растений немного другая специфика. При посадке необходимо учитывать не только их размер, но и характер роста. По этому признаку многолетники делятся на плотнокустовые, рыхлокустовые и корневищные (самые агрессивные). Плотнокустовые, например эхинацея, мискантус китайский образуют плотный, медленно разрастающийся куст. На 1м2 можно высаживать от 4-10 шт растений. Рыхлокустовые, к примеру флоксы, лилейники, образуют рыхлый, широкий, но не сильно «расползающийся» куст. Этих многолетников можно высаживать от 1 до 4 шт на 1 м2. Еще одна разновидность многолетников — подушковидные или почвопокровные растения, такие как флокс шиловидный, очитки, живучки, камнеломки. Для того, чтобы быстро создать эффект «коврика», растения высаживают кучками или на профессиональном языке куртинами от 16 до 25 шт на 1 м2. В альпинариях их можно высаживать по 1-2 шт возле красивых валунов или рядком у основания подпорной стенки либо на вершине.

Приобретать или выращивать посадочный материал для цветников следует с небольшим запасом – обычно на 10 -15 % больше требуемого количества рассады, учитывая возможный отпад при транспортировке или в процессе приживаемости.

4.2 Скалы и камни

Скалы — специальная категория земной поверхности. Отображение камней даёт полезную информацию об опасностии проходимости. Отдельные камни (валуны) являются хорошими ориентирами и точками для постановки КП. Скалы показываются чёрным цветом, чтобы они отличались от отображения других форм земной поверхности

Основное внимание следует уделить тому, чтобы отображение скальных форм согласовывалось с отображением форм земной поверхности горизонталями

Понятие, особенности и система источников информации

Штриховкой в проектно-строительных работах называют условное знаковое обозначение разных видов строительных материалов. Чаще всего штриховка используется именно в работах с бетоном. Раньше рисунок создавали карандашом с использованием идущих параллельно либо пересекающихся линий, штрихов, точек. Сегодня же схемы можно рисовать с применением специальных компьютерных программ, что ускоряет и облегчает процесс создания чертежей.

Некоторые особенности выполнения штриховки:

1. В случае необходимости условное обозначение бетона на чертеже может не делаться или создаваться частично с целью выделения конкретных объектов.
2. Если есть на то причина, нужно применять дополнительные чертежи со тщательным пояснением касательно материалов, отсутствующих в стандартах.
3. Основные системы стандартов для обозначения в штриховке – это старый ГОСТ 3455-59 (не применяется в настоящем времени в том виде, в котором есть, так как следующий ГОСТ дополнил/изменил обозначения), ГОСТ 2.306-68 (текущая версия для обозначения разных материалов, сечений), новый ГОСТ Р 21.1207-97 (дополнил существующие стандарты обозначения бетона, железобетона и т.д., обычно используется в дорожном строительстве).

Стандарт ГОСТ 3455-59

Этот шаблон применяли с 01.01.1959 до 01.01.1971 года. Общеупотребимое название стандарта звучало как «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Система основных обозначений (они до сих пор используются):

• Металл – рисуют косыми штрихами с одинаковым интервалом между ними.
• Неметаллические изделия – линии с наклоном вправо/влево, которые пересекаются под прямым углом.
• Древесина – поперечный разрез обозначается в виде трещин и колец ствола дерева, долевой разрез рисуют в виде изображения, напоминающего текстуру лиственницы.
• Бетон неармированный – выполненный схематично рисунок пескогравия.
• Кирпич – сплошные и пунктирные линии, которые пересекаются.

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ПЛАНА ОРГАНИЗАЦИИ РЕЛЬЕФА

Условные графические обозначения элементов плана организации рельефа выполняют в соответствии с таблицей 7.

Таблица 7

Условные обозначения на плане местности

Как красиво оформить сад и огород на даче?

Первая проблема, с которой сталкивался каждый, кто хоть раз рисовал географическую модель – каким образом отметить сложные логические элементы (к примеру, дерево)? Индивидуально рисовать каждую деталь достаточно долго, и можно применить спецсимвол или оговоренный заранее образ. По такому принципу и работают условные обозначения на плане местности (рисунок 1).

Создается список заранее оговоренных изображений, которые используются для пометки определенных типов ландшафта и его деталей. Это облегчает работу с картой, и дает более полное представление о происходящем. Такой подход используется во всех картах, и все символы выглядят примерно одинаково.

Как преобразовать знакомый объект в символьное изображение? Воспользуйтесь стандартной таблицей символов для разметки локации. В случае, если же вы не находите нужный, то создайте символ самостоятельно. Нарисуйте контуры, которые бы максимально отображали суть объекта, после чего подпишите его в легенде и разместите на подходящем месте. Размещение играет роль, и его следует делать по правилам.

Символ должен располагаться на масштабируемой дистанции от трех ближайших знакомых точек. К примеру, вы точно знаете расстояние от сосны, гнилого дубового пня и старой хижины к озеру, где водятся раки. Укажите координаты каждого из ориентиров, и затем проведите от них прямую к локации водоема. Затем, на полученном пересечении и расположите пиктограмму озера. Аналогичное действие можно проделать с горами, холмами и реками, подставив их на место любой из переменных. Условные обозначения на плане местности не требуют строжайшей достоверности. Хоть триангуляционный метод и обеспечивает высокую точность, но есть и другие способы. Один из них – нанесение маркеров по наитию.

Рисунок 1. Так выглядят планы местности

Такой подход обеспечивает приблизительную первичную ориентировку, но на точность не претендует. Нередко на уроках географии преподаватели младшей школы задают своим ученикам нанесение условных обозначениях плана местности, 3 класс приходится на период изучения базовых знаний о разметке, и развивает пространственное мышление.

4.3 Гидрография и болота

Эта группа включает элементы гидрографии и специальные типы грунтов и растительности, связанные с присутствием воды. Эта категория объектов важна, поскольку оказывает сильное влияние на пробегаемость, что в свою очередь влияет на выбор варианта движения. Элементы этой группы УЗ являются хорошими ориентирами для постановки КП. Чёрная береговая линия показывает непроходимость данного пространства при нормальном уровне воды. В засушливых районах, элементы данного раздела могут содержать воду только в некоторых сезонах.

Как подобрать деревья для сада?

Древесно-кустарниковые породы — многолетние. Они создают основу стабильной ландшафтной композиции, для которой не характерна ежесезонная смена локации и цветовой гаммы. С течением времени даже хвойные, обладающие малой скоростью роста, приобретают значительные размеры (высота 20-летней ели, например, может достигать более 5 м, а окружность ее кроны — около 3 м). Поэтому при проектировании оформления участка нужно учитывать, насколько уместным на нем будет красивый кустик или деревце через несколько лет.

При посадке деревьев возле дома, будьте предусмотрительны — деревья имеют способность разрастаться!

Другим критерием выбора должна стать требовательность к почве. Особенно чувствительны к этому фактору хвойные породы: можжевельник или сосна будут не особенно хорошо чувствовать себя на кислой, тяжелой, заболоченной почве, но она неплохо подойдет для кипариса болотного. Размещая на участке деревья и кустарники, которым не подходят местные условия, садовод рискует получить чахлую, полуживую растительность вместо ожидаемого украшения.

Для создания композиций разного стиля и назначения потребуются и соответствующие породы деревьев:

• живые изгороди лучше сделать из низкорослых, медленно растущих кустарников;
• солирующий элемент на газоне — это максимально декоративное, выразительное в любой сезон растение;
• групповая посадка потребует сочетания высоких и низких форм, с декоративной листвой или красивыми цветками и плодами.

Список посадочного материала

Важным приложением к составленному плану является ассортиментная ведомость. В ней перечисляются все виды зеленых насаждений, что будут высажены в пределах участка.

С помощью ассортиментной ведомости делается точный подсчет общей суммы затрат на покупку саженцев. В приложении отражается стоимость работы ландшафтного дизайнера. Все зеленые насаждения разбиваются на группы:

• Хвойные.
• Лиственные.
• Плодовые.
• Декоративные кустарники.
• Вьющиеся растения.

Этот список имеет внутренние подразделы, где последовательно указываются виды и сорта растений. В ведомость должны попасть все значимые растения, кроме самых мелких. Каждое из них получает свой номер. В хорошо составленном дендроплане к каждому растению добавляется небольшое описание внешнего вида и качества. Старые и молодые не разделяются в отдельные группы.

В ведомость заносится не только название растения, но и его вариант на латыни. В таблице указывается текущая высота. Важным ориентиром будет графа «Проекция кроны». В конце добавляют оптимальное время вызревания плодов и период цветения.

Ландшафтный дизайнер может добавить в ассортиментную ведомость советы по уходу за каждым растением. Этот документ будет выполнять роль помощника, с которым можно консультироваться по поводу режима полива, опрыскивания каждого дерева или кустарника.

Однолетние и многолетние цветы могут не отражаться в ведомости, но в дендроплане с масштабом 1:100 могут указываться даже цветы со своим порядковым номером. Чем точнее масштаб, тем план будет дороже.

Ландшафтная карта

Ландшафтной картой называют базовый план и комплект листов (слоев) кальки, на каждом из которых размечается определенный параметр: сухие и влажные места, дренажная система, особенности рельефа, тенистые и солнечные участки, расположение растений. На каждом листе также, для простоты совмещения, наносится граница участка. Для того, чтобы прорисовка была аккуратной, во время работы калька прикрепляется к базовому плану скрепками. Выполнение рисунка ландшафта карандашом помогает быстро наносить необходимые пометки и стирать ошибочные.

Исходя из полученных рисунков и выбранного стиля, продумывается концепция ландшафтного дизайна. На основании собранных данных владелец определяет, что и как будет размещаться на приусадебном участке. Слои наглядно показывают, в каком месте лучше поставить беседку, обустроить зону барбекю, установит освещение, высадить смородину или розы. Многослойный подход позволяет с удивительной точностью расположить даже самые незначительные элементы дизайна: скамейки, скульптуры.

Работа над планомИсточник s20.nanter.ru.net

Условные обозначения, принятые для проектов озеленения

Буквенно-цифровые обозначения сети наносят в разрывах линии сети с интервалами не более мм, а также вблизи характерных точек поворотов, пересечений, вводов в здания и сооружения и т. Для указания вида и количества сетей приводят буквенно-цифровые обозначения на полке линии-выноски, проведенной от сети сооружения. Границу коридора ВЛ изображают сплошной тонкой линией. То же. Условные графические обозначения водоотводных сооружений выполняют в соответствии с таблицей 6. Таблица 6. Условные графические обозначения элементов плана организации рельефа выполняют в соответствии с таблицей 7.

Кресты на топосъемке

Людям, не имеющим специального образования в области геодезии или картографии могут быть непонятны изображенные на картах и топографических планах кресты. Что это за условный знак?

Это так называемая координатная сетка, места пересечения целых или точных значений координат. Координаты, используемые на картах и топопланах, могут быть географические и прямоугольные. Географические координаты — это широта и долгота, прямоугольные — это расстояния от условного начала координат в метрах. Например государственный кадастровый учет ведется в прямоугольных координатах и для каждой области используется своя система прямоугольных координат, отличающаяся условным началом в разных областях России (для Московской области принята система координат МСК-50). Для карт на большие территории обычно используют географические координаты (широта и долгота, которую вы также могли видеть в GPS навигаторах).

Топографическая съемка или топосъемка выполняется в прямоугольной системе координат и кресты, которые мы видим на таком топоплане, являются местами пересечения круглых значений координат. Если имеются две топосъемки соседних участков в одной системе координат, их можно совместить по этим крестам и получить топографическую съемку сразу на два участка, по которой можно получить более полную информацию о прилегающей территории.

Расстояние между крестами на топосъемке

Кресты на топосъемке в соответствии с нормами и правилами всегда расположены на расстоянии 10 см друг от друга и образуют правильные квадраты. Измерив это расстояние на бумажном варианте топосъемки можно определить соблюден ли масштаб топосъемки при распечатывании или ксерокопировании исходного материала. Это расстояние всегда должно равняться 10 сантиметрам между соседними крестами. Если оно значительно отличается, но не в целое количество раз, то такой материал использовать нельзя, так как он не соответствует заявленному масштабу топосъемки.

Если расстояние между крестами отличается в разы от 10 см., то скорее всего такую топосъемку распечатали для каких то задач, не требующих соблюдения исходного масштаба. Например: если расстояние между крестами на топосъемке 1:500 масштаба — 5см, значит ее распечатали в масштабе 1:1000, исказив при этом все условные знаки, но при этом уменьшив размер напечатанного материала, который можно использовать как обзорный план.

Зная масштаб топосъемки, можно определить какое расстояние в метрах на местности соответствует расстоянию между соседними крестами на топосъемке. Так для наиболее часто используемого масштаба топосъемки 1:500 расстояние между крестами соответствует 50 метрам, для масштаба 1:1000 — 100 метров, 1:2000 — 200 метров и т.д. Это можно рассчитать, зная что между крестами на топосъемке 10 см, а расстояние на местности в одном сантиметре топосъемки в метрах получается делением знаменателя масштаба на 100.

Вычислить масштаб топосъемки по крестам (координатной сетке) можно в том случае, если указаны прямоугольные координаты соседних крестов. Для вычисления необходимо разницу координат по одной из осей соседних крестов умножить на 10. На примере топографической съемки, приведенной ниже мы в таком случае получим: (2246600 — 2246550)*10= 500 —> Масштаб данной съемки 1:500 или в одном сантиметре 5 метров. Также вычислить масштаб, если он не указан на топосъемке, можно по известному расстоянию на местности. Например по известной длине ограждения или длине одной из сторон дома. Для этого известную длину на местности в метрах делим на измеренное расстояние этой длины на топосъемке в сантиметрах и умножаем на 100. Пример: длина стены дома — 9 метров, это расстояние, измеренное линейкой на топосъемке — 1.8 см. (9/1.8)*100=500. Масштаб топосъемки — 1:500. Если расстояние, измеренное на топосъемке, будет равно 0.9 см, то масштаб — 1:1000 ( (9/0.9)*100=1000 )

Применение крестов на топосъемке

Размер крестов на топосъемке должен составлять 1см X 1см. Если кресты не соответствуют этим размерам, то скорее всего и расстояние между ними не соблюдено и масштаб топосъемки искажен. Как уже было написано, по крестам, в случае выполнения топосъемки в одной системе координат, можно совместить топографические съемки соседних территорий. Используют кресты на топосъемке проектировщики для привязки строящихся объектов. Например для выноса осей строений указывают точные расстояния по осям координат до ближайшего креста, что позволяет вычислить будущее точное расположение проектируемого объекта на местности.

Ниже приведен фрагмент топосъемки с указанными значениями прямоугольных координат на крестах.
